کابل های کنترل ضد آتش
*کاربرد ها
• کابل های کنترلی بیشتر در ماشین آلات و خطوط تولیدی برای اندازه گیری علائم ( سیگنال ها ) و یا پارامتر های کنترلی ، سیستم های کامپیوتری و یا تجهیزات کنترلی ماشین آلات و نقاله ها مورد استفاده قرار می گیرند. این نوع از کابل ها قادر به مقاومت در برابر آتش در مدت زمان حداقل سه ساعت می باشند و قابل نصب در فضای باز ، بصورت دفن در زمین ، داخل ساختمان و یا در داخل کانال می باشند.
• نوع مسلح آن می تواند در مقابل نیروهای مکانیکی خارجی مقاومت کند.
• نوع شیلد دار آن امکان استفاده از آن را به عنوان ارت و یا اسکرین میسر می سازد.
• نوع سربدار آن جهت استفاده در شرایطی که امکان قرار گرفتن کابل در معرض حلال ها ، خورنده ها و یا هیدروکربن ها وجود دارد ، مورد استفاده قرار می گیرند.
*شرح محصول
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U0/U(Um)= 300/500(600) KV – 0.6/1(1.2) KV.
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :
U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است.
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

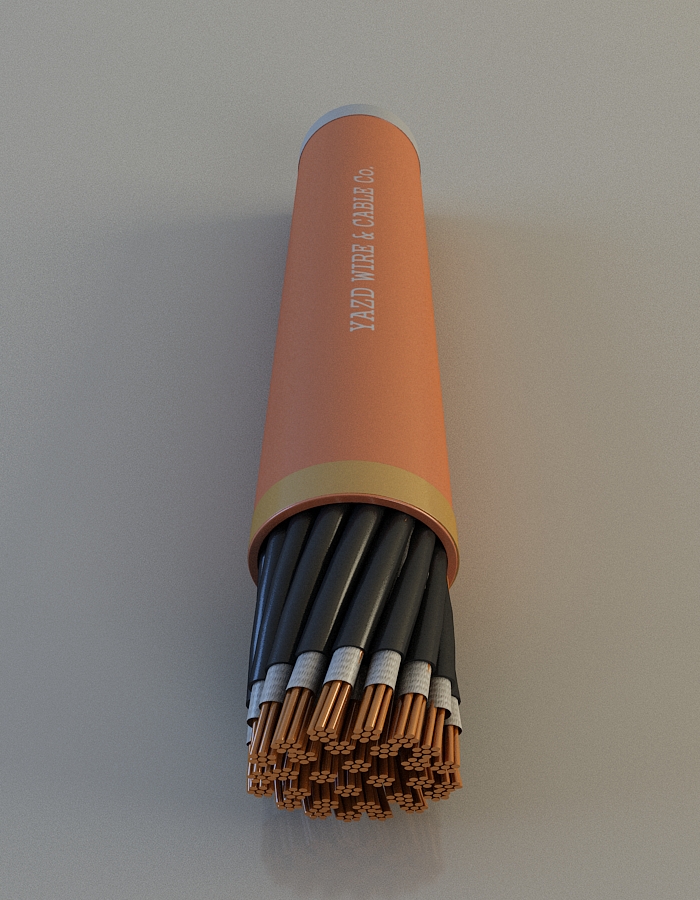

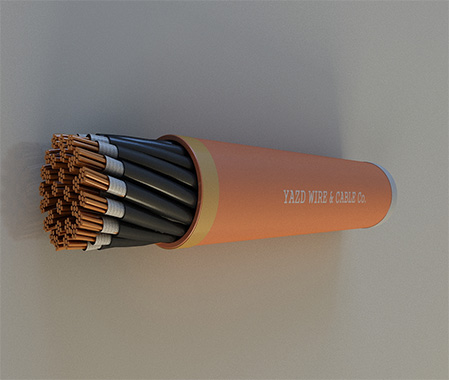

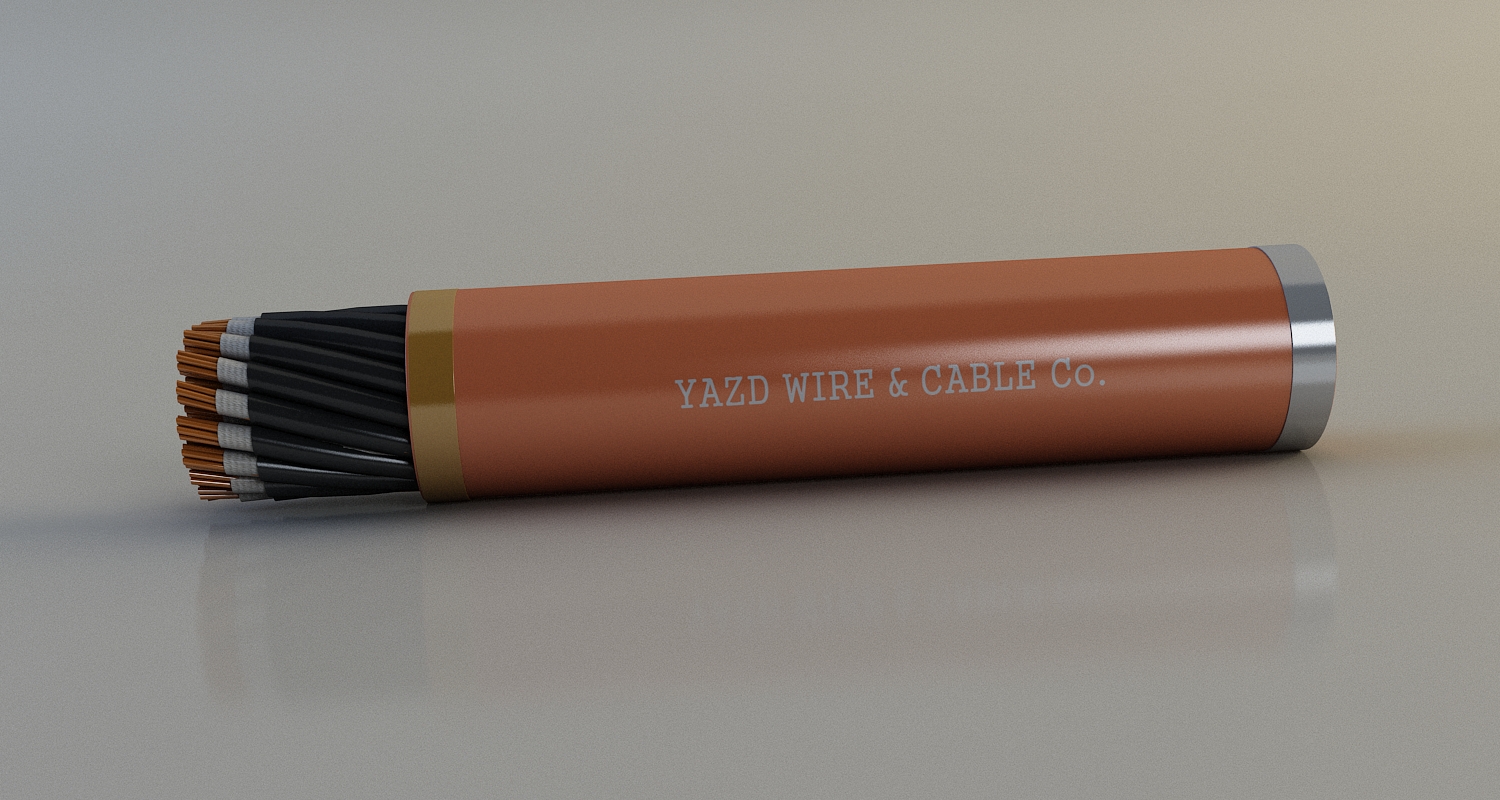

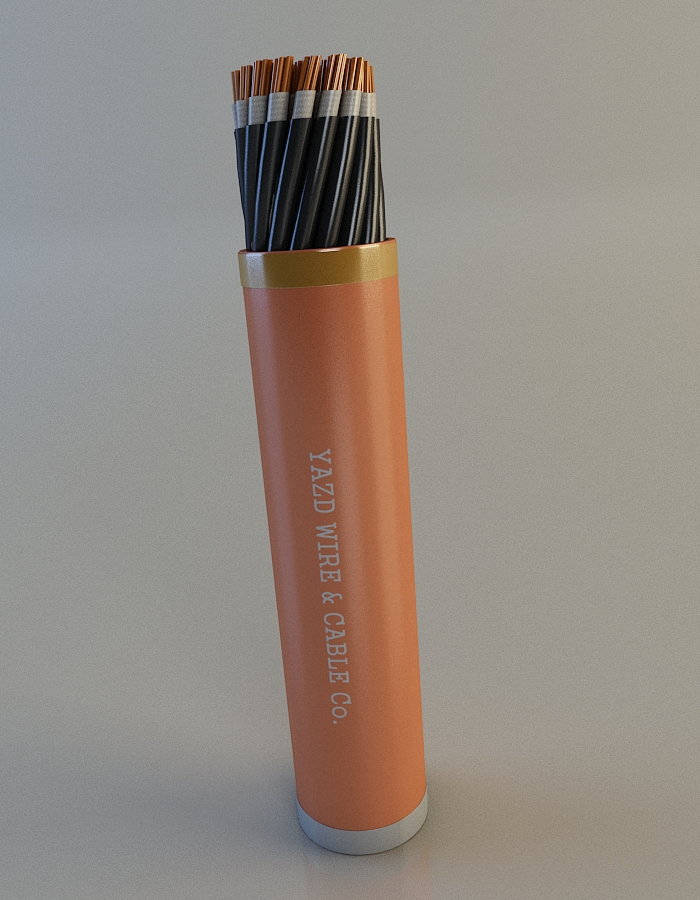

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا 10 میلیمتر مربع
-تعداد رشته : 2 تا 61 رشته
-جنس هادی : مس آنیل شده بدون اندود/ قلع اندود
-نوع هادی : تک لا ( کلاس 1 ) ، نیمه افشان ( کلاس 2) ، افشان ( کلاس 5) / گرد
-عایق اولیه : نوار میکا
- عایق ثانویه: پلی اتیلن کراسلینک شده (XLPE ) یا PVC
- پر کننده (فیلر)/ غلاف داخلی : PVC یا مواد هالوژن فری (LSHF) ( در صورت نیاز)
- حفاظ فلزی : سیم مسی کانسنتریک ، نوار مسی و یا ترکیبی از سیم و نوار مسی ، شیلد بافته شده مسی ( در صورت نیاز)
- غلاف داخلی : PVC یا مواد هالوژن فری (LSHF) ( در صورت نیاز)
- غلاف فلزی : روکش سرب ( در صورت نیاز)
-غلاف جدا کننده : PVC یا مواد هالوژن فری (LSHF) ( در صورت نیاز)
-زره ( آرمور ) : سیم یا نوار فولادی گالوانیزه شده هلیکس یا سیم های بافته شده ( در صورت نیاز مشتری )
-روکش نهایی : PVC یا مواد هالوژن فری (LSHF)*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)*استاندارد ها: IEC60502-1 , VDE0250 , IEC60227 , PAS 5308 , BS6500 , ISIRI3569-2 , ISIRI607(53) ,IEC60331
