کابل های زره دار
N2XSYKYRY , N2XSYKYBY , NA2XSYKYRY , NA2XSYKYBY
*کاربرد ها
• کابل های فشار قوی برای انتقال انرژی الکتریکی در سیستم هایی با ولتاژ نامی بالاتر از 30 کیلوولت از نیروگاه ها به شبکه مرکزی و یا شبکه های توزیع اولیه کاربرد دارند و بصورت دفن در زمین و یا داخل کانال استفاده می شوند.
• زره کابل می تواند در مقابل نیروهای مکانیکی خارجی مقاومت کند.
• نوع سربدار آن در محیط های حاوی هیدروکربن ها ، حلال ها و مواد خورنده پایدار است.
*شرح محصول
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U0/U(Um)=26/45 to 47(52)KV - 36/60 to 69(72.5)KV - 64/110 to 115(123)KV - 76/132 to 138(145)KV - 87/150 to 161(170)KV.
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :
U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی.
U: ولتاژ اسمی میان هادی ها.
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ).

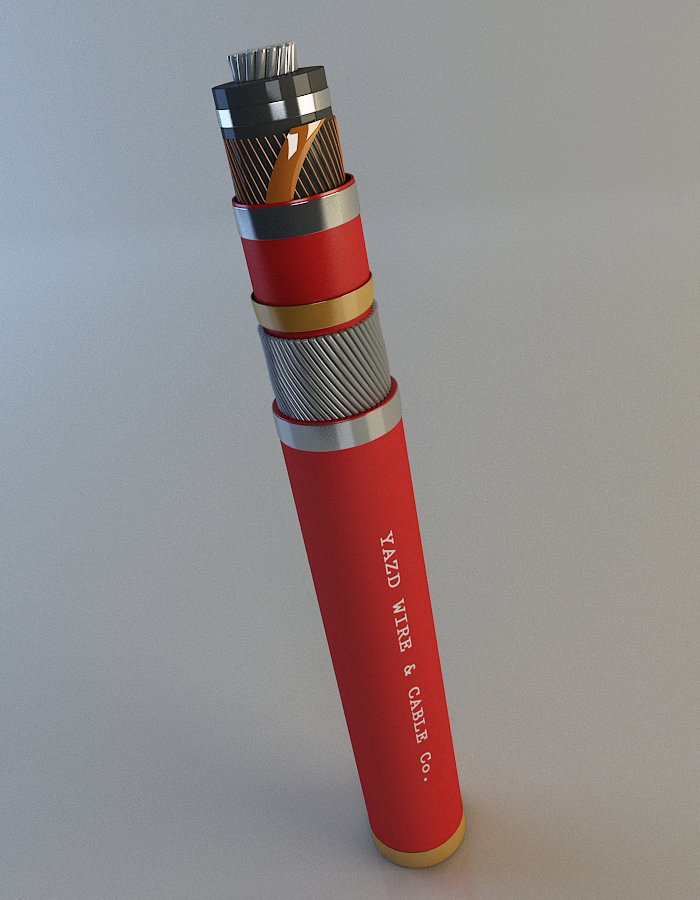

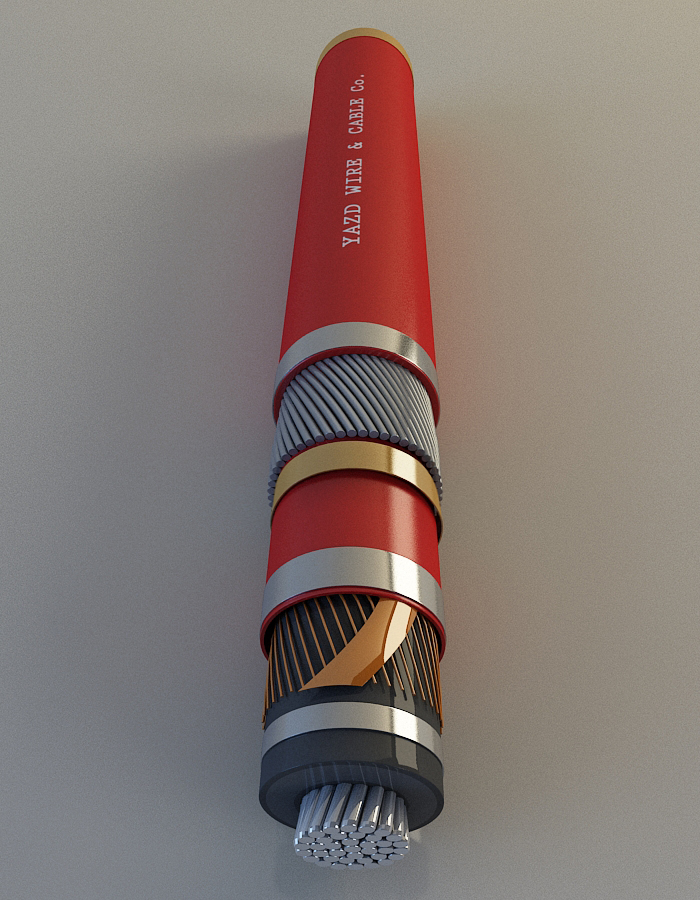

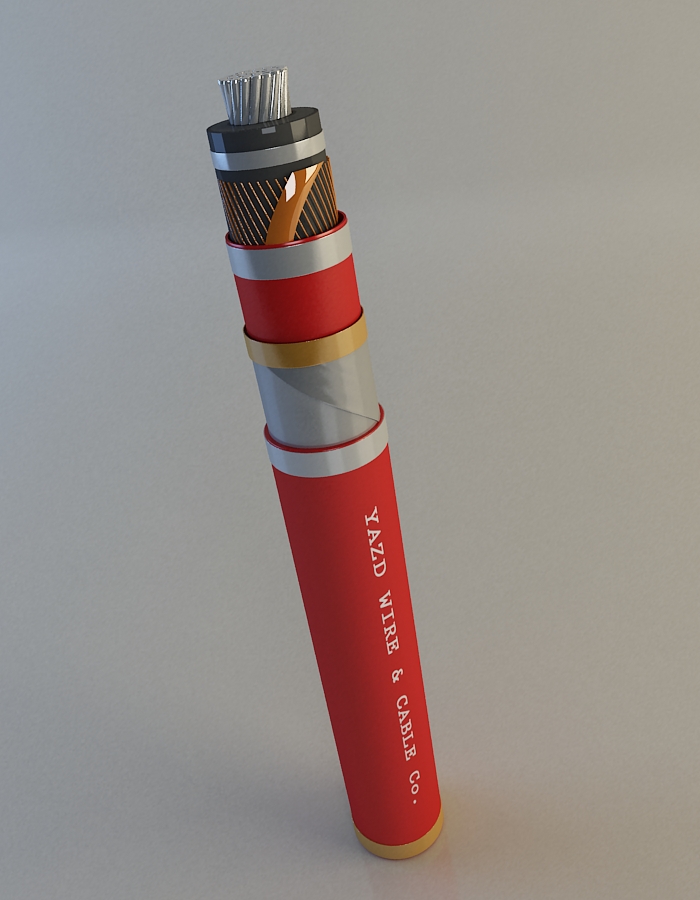

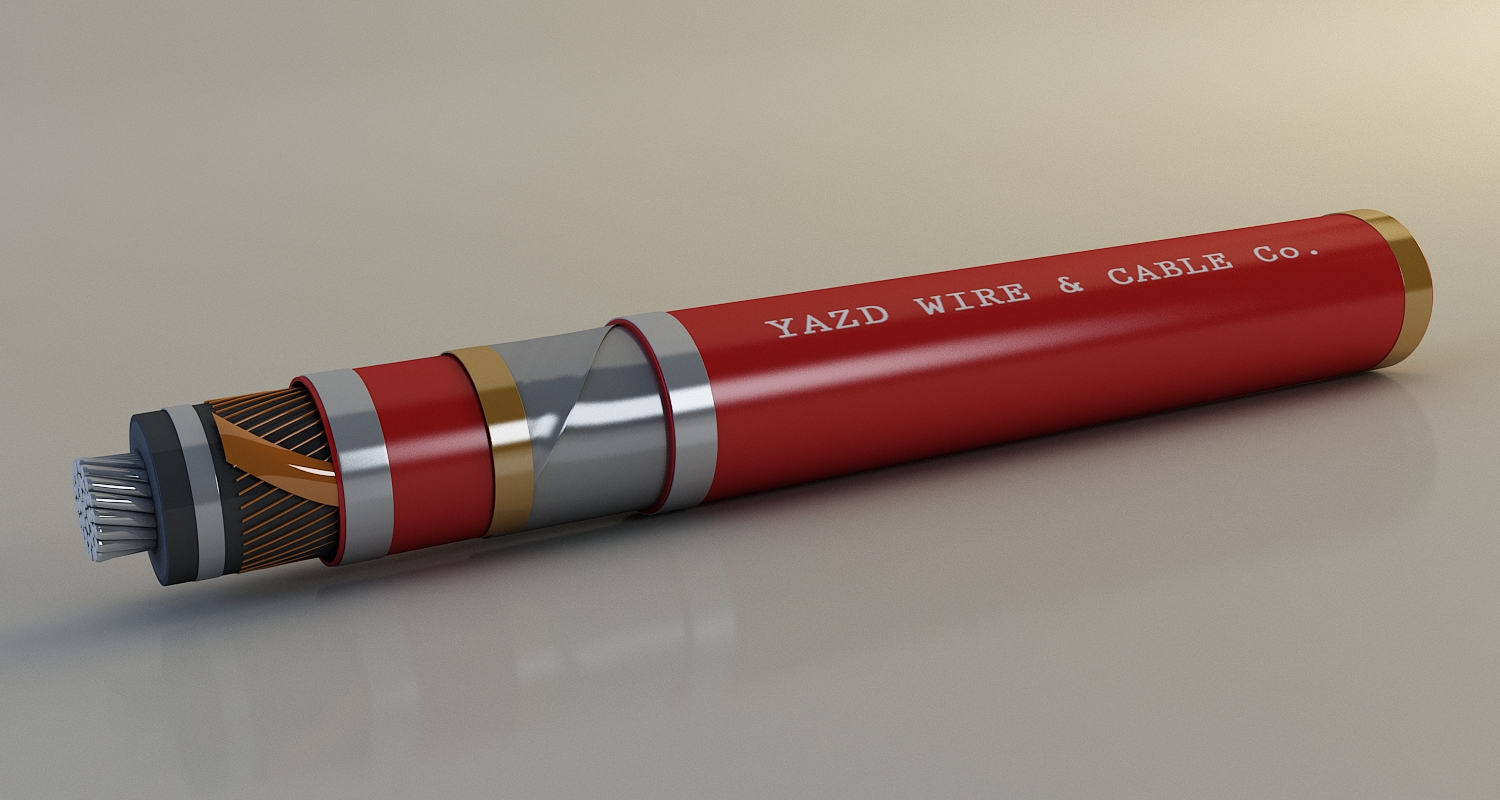

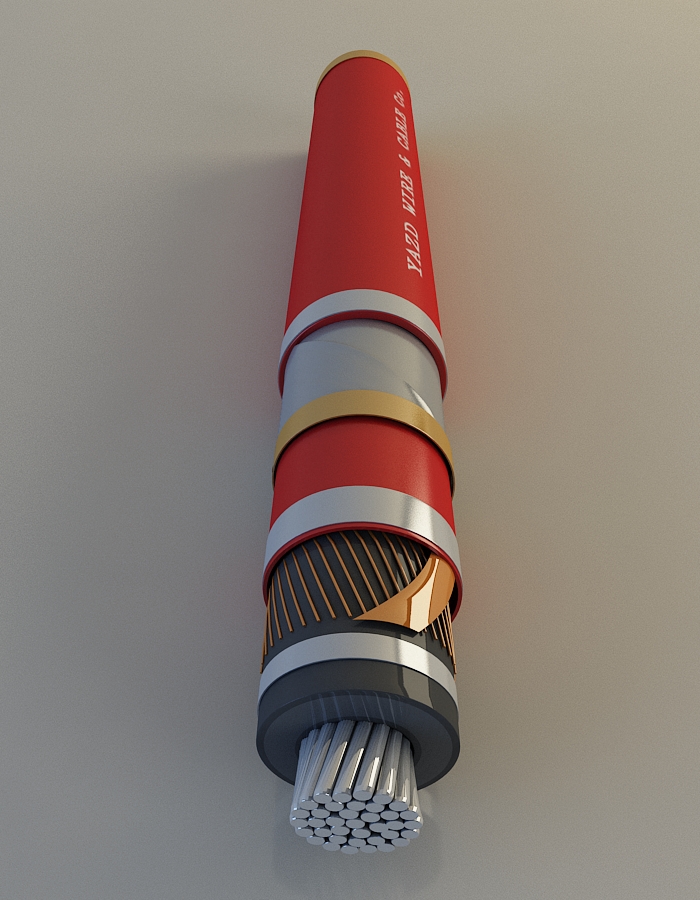

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا 1600 میلیمتر مربع
-تعداد رشته : یک
-جنس هادی : مس آنیل شده بدون اندود و یا آلومینیوم
-نوع هادی : گرد فشرده بصورت استرند یا میلیکن
- اسکرین هادی : مواد نیمه هادی
- عایق : پلی اتیلن کراسلینک شده (XLPE )
- اسکرین عایق : مواد نیمه هادی + نوار نیمه هادی ضد آب
- حفاظ فلزی : سیم مسی ، نوار مسی و یا ترکیبی از سیم و نوار مسی
- روکش داخلی : PVC و یا PE
- غلاف فلزی : روکش سرب
-غلاف جدا کننده : PVC یا PE
زره ( آرمور ) : سیم یا نوار آلومینیومی
-روکش نهایی : PVC یا PE*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
-مقاوم در برابر جانوران موذی (Vermin proof)
*استاندارد: IEC60840
