کابل های زره دار و سربدار
N2XSYKYRY , N2XSYKYBY , N2XSEKYRY , N2XSEKYBY , NA2XSYKYRY , NA2XSYKYBY , NA2XSEKYRY , NA2XSEKYBY
*کاربرد ها
• کابل های فشار متوسط برای توزیع انرژی الکتریکی تکفاز و یا سه فاز در سیستم هایی با ولتاژ نامی 6 تا 30 کیلوولت و در پست های خطوط توزیع مورد استفاده قرار می گیرند. از این کابل ها همچنین در شبکه های عمومی و صنعتی ، تاسیسات داخلی و خارجی، بصورت دفن در زمین و یا داخل کانال استفاده می شود.
• زره کابل می تواند در مقابل نیروهای مکانیکی خارجی مقاومت کند.
• غلاف سربی می در محیط های حاوی هیدروکربن ها ، حلال ها و مواد خورنده پایدار است.
*شرح محصول
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U0/U(Um)=3. 6/6(7. 2) - 6/10(12) - 8.7/15(17. 5) - 12/20(24) - 18/30(36)KV
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :
U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است .
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .
*کاربرد ها
• کابل های فشار متوسط برای توزیع انرژی الکتریکی تکفاز و یا سه فاز در سیستم هایی با ولتاژ نامی 6 تا 30 کیلوولت و در پست های خطوط توزیع مورد استفاده قرار می گیرند. از این کابل ها همچنین در شبکه های عمومی و صنعتی ، تاسیسات داخلی و خارجی، بصورت دفن در زمین و یا داخل کانال استفاده می شود.
• زره کابل می تواند در مقابل نیروهای مکانیکی خارجی مقاومت کند.
• غلاف سربی می در محیط های حاوی هیدروکربن ها ، حلال ها و مواد خورنده پایدار است.
*شرح محصول
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U0/U(Um)=3. 6/6(7. 2) - 6/10(12) - 8.7/15(17. 5) - 12/20(24) - 18/30(36)KV
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :
U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است .
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

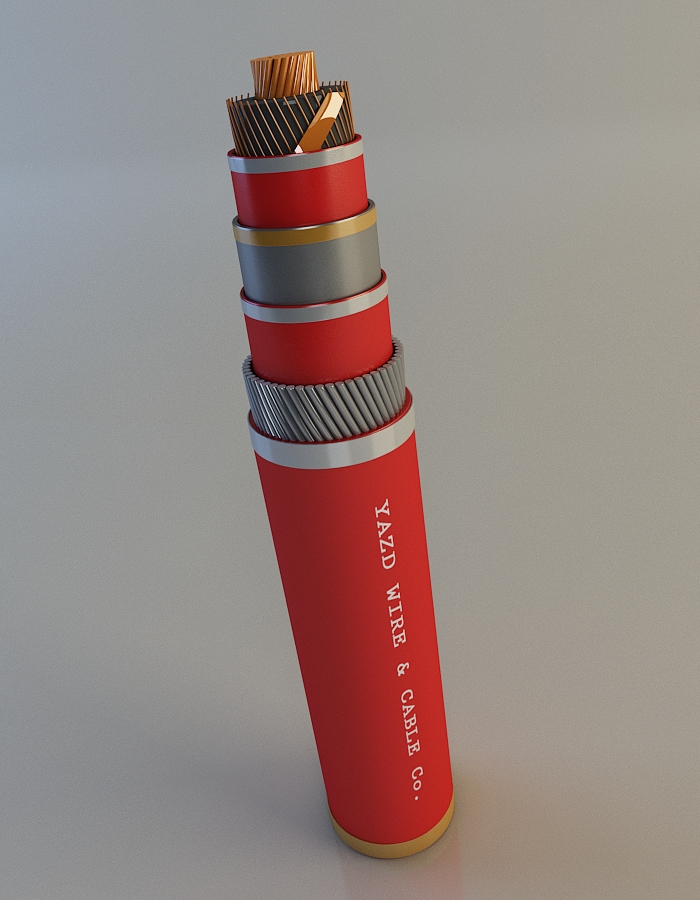

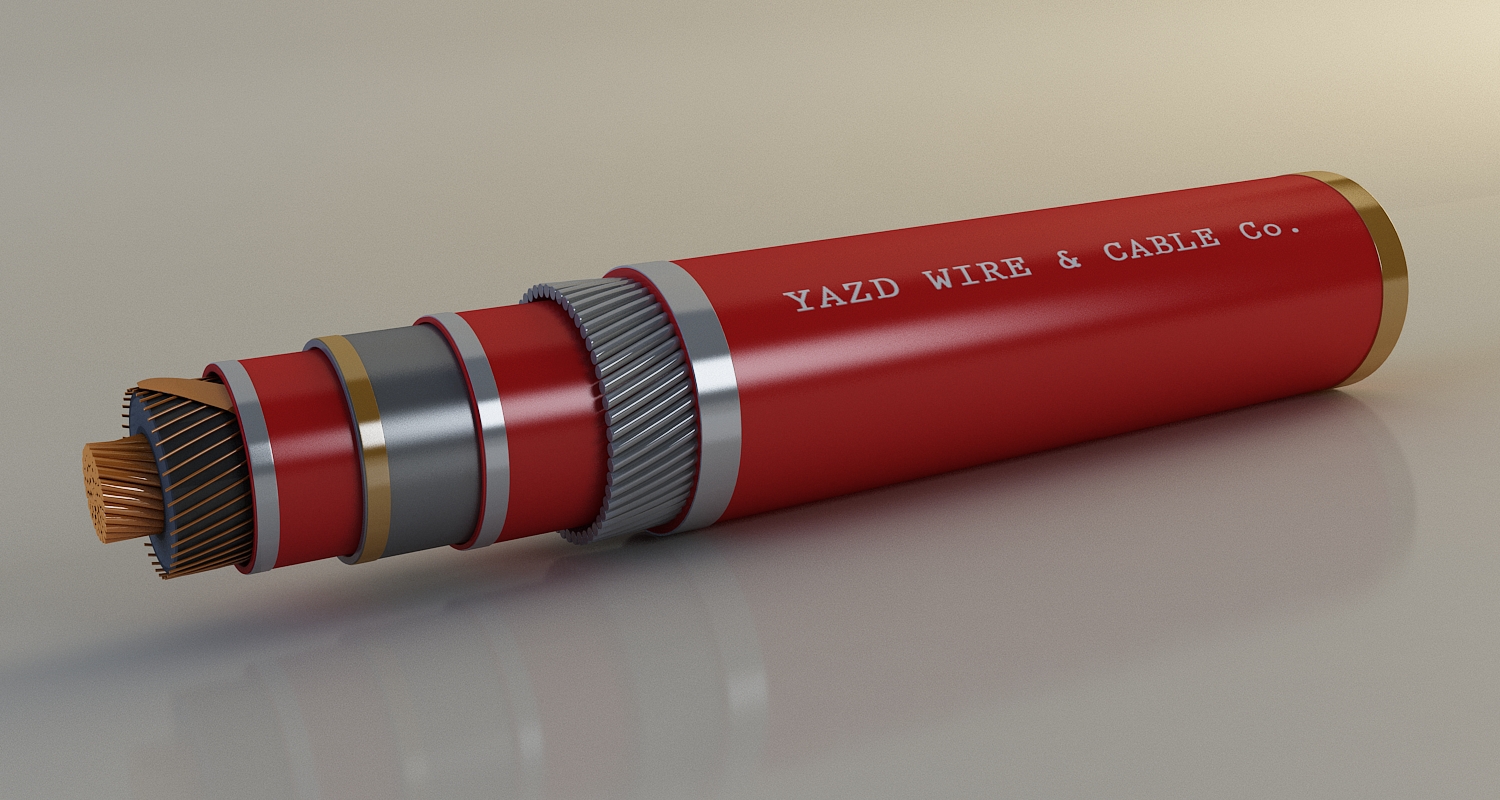

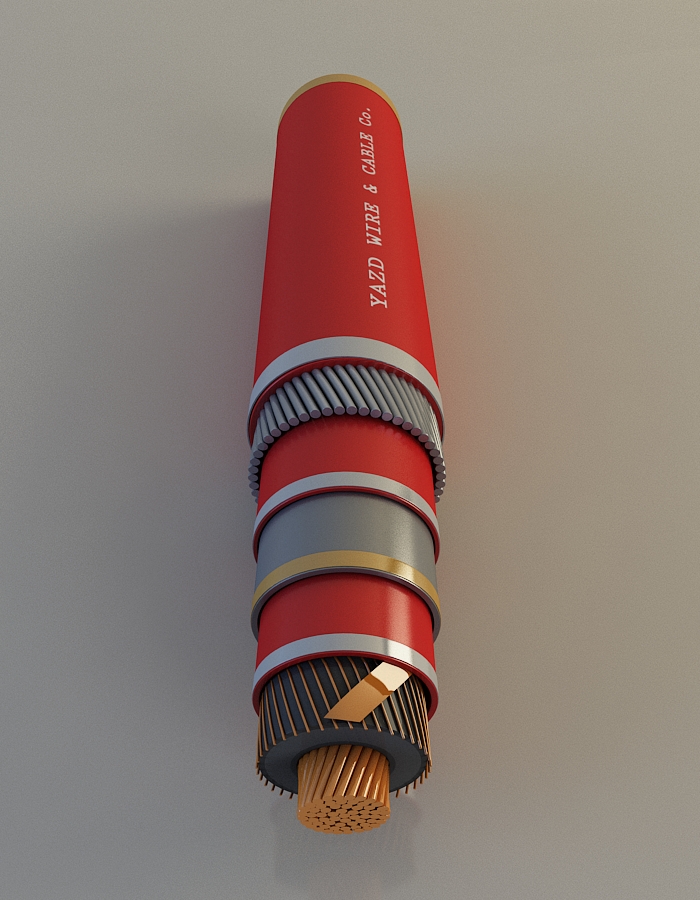

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا 630 میلیمتر مربع
-تعداد رشته : تک رشته یا سه رشته
-جنس هادی : مس آنیل شده بدون اندود/ قلع اندود و یا آلومینیوم
-نوع هادی : گرد فشرده شده
- اسکرین هادی : مواد نیمه هادی
- عایق : پلی اتیلن کراسلینک شده (XLPE )
- اسکرین عایق : مواد نیمه هادی
- حفاظ فلزی : سیم مسی ، نوار مسی و یا ترکیبی از سیم و نوار مسی
- پر کننده (فیلر) : PVC و یا PE برای کابل های سه رشته
- غلاف فلزی : روکش سرب
-غلاف جدا کننده : PVC یا PE
زره ( آرمور ) :
کابل های تک رشته : سیم یا نوار آلومینیومی
کابل های سه رشته : سیم یا نوار فولادی گالوانیزه شده
-روکش نهایی : PVC یا PE
*سایر مشخصات قابل ساخت:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
-مقاوم در برابر جانوران موذی (Vermin proof)
*استاندارد ها: IEC60502-2,ISIRI3569-2
