کابل های ابزاردقیق ضد آتش
*کاربرد ها
• کابل های ابزاردقیق ضد آتش جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می روند و قادر به مقاومت در برابر آتش در مدت زمان حداقل سه ساعت می باشند همچنین قابلیت نصب در فضای باز ، بصورت دفن در زمین ، داخل ساختمان و یا در داخل کانال را دارند.
• برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیر های برقی) نوع با شید کلی آن (Overall screen) و برای سیستم های آنالوگ نوع شیلددار زوجی و کلی آن (Individual & Overall screen) مورد استفاده قرار می گیرد.
• شیلد کلی کابل قادر است آن را در برابر نویز های خارجی محافظت نماید.
• شیلد زوجی کابل موجب تضعیف همشنوایی بین زوج رشته ها می گردد.
• نوع مسلح آن می تواند در مقابل نیروهای مکانیکی خارجی مقاومت کند.
• نوع سربدار آن در محیط های حاوی هیدروکربن ها ، حلال ها و مواد خورنده پایدار است.
*شرح محصول
ولتاژ تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U0/U(Um)= 300/500 (600) V
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :
U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است.
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

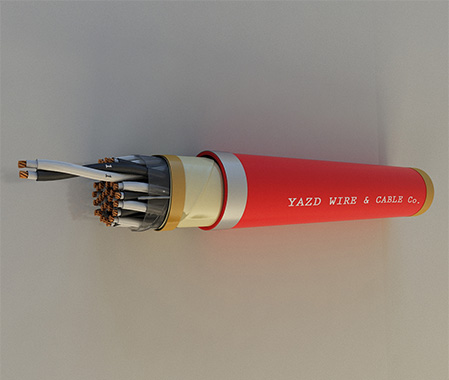

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا 2.5 میلیمتر مربع
-تعداد رشته و یا زوج ها : تا 61 رشته و یا تا 50 زوج
-جنس هادی : مس آنیل شده بدون اندود و یا قلع اندود .
-نوع هادی : تک لا ( کلاس 1 ) ، نیمه افشان ( کلاس 2) ، افشان ( کلاس 5) / گرد
-عایق اولیه : نوار میکا
- عایق ثانویه: پلی اتیلن کراسلینک شده (XLPE ) یا PVC
- زوج اسکرین: نوار آلومینیوم/ پلی استر به علاوه یک یا چند رشته سیم درین مسی قلع اندود شده که قسمت آلومینیومی نوار با سیم درین در تماس می باشد و بر روی هر زوج بکار می رود. ( در صورت نیاز )
- اسکرین کلی: نوار آلومینیوم/ پلی استر به علاوه یک یا چند رشته سیم درین مسی قلع اندود شده که قسمت آلومینیومی نوار با سیم درین در تماس می باشد و بر روی رشته ها یا زوج های تایبده شده بکار می رود .
- غلاف داخلی : PVC یا مواد هالوژن فری (LSHF) ( در صورت نیاز)
- غلاف فلزی : روکش سرب ( در صورت نیاز)
-غلاف جدا کننده : PVC یا مواد هالوژن فری (LSHF) ( در صورت نیاز)
زره ( آرمور ) : سیم یا نوار فولادی گالوانیزه هلیکس یا سیم های بافته شده ( در صورت نیاز مشتری )
-روکش نهایی : PVC یا مواد هالوژن فری (LSHF) ( در صورت نیاز)*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
-مقاوم در برابر جانوران موذی (Vermin proof)
*استاندارد ها: PAS 5308 , BS 5308
توجه : بر اساس نیاز مشتری ، سیم ارتباطی عایق شده و یا غلاف زوجی ممکن است بکار گرفته شود.
