کابل های شیلد دار
NYCY , NYSY , N2XCY , N2XSY , NAYCY , NAYSY , NA2XCY , NA2XSY
*کاربرد ها
• بطور کلی کابل های فشار ضعیف برای انتقال الکتریسته در خطوط توزیع ، ایستگاه های قدرت ، سیستم های روشنایی ، انتقال نیروی محرکه به الکتروموتور ها و ... مورد استفاده قرار می گیرند . همچنین از این کابل ها در شبکه های عمومی و صنعتی ، تاسیسات داخلی و خارجی، بصورت دفن در زمین و یا داخل کانال استفاده می شود.
• از شیلد کابل به عنوان نول ، ارت و یا اسکرین جهت تخلیه جریان اتصال کوتاه استفاده می گردد.
*شرح محصول
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U0/U(Um)= 0.6/1(1. 2) KV – 1.8/3(3.6) KV.
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :
U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است .
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

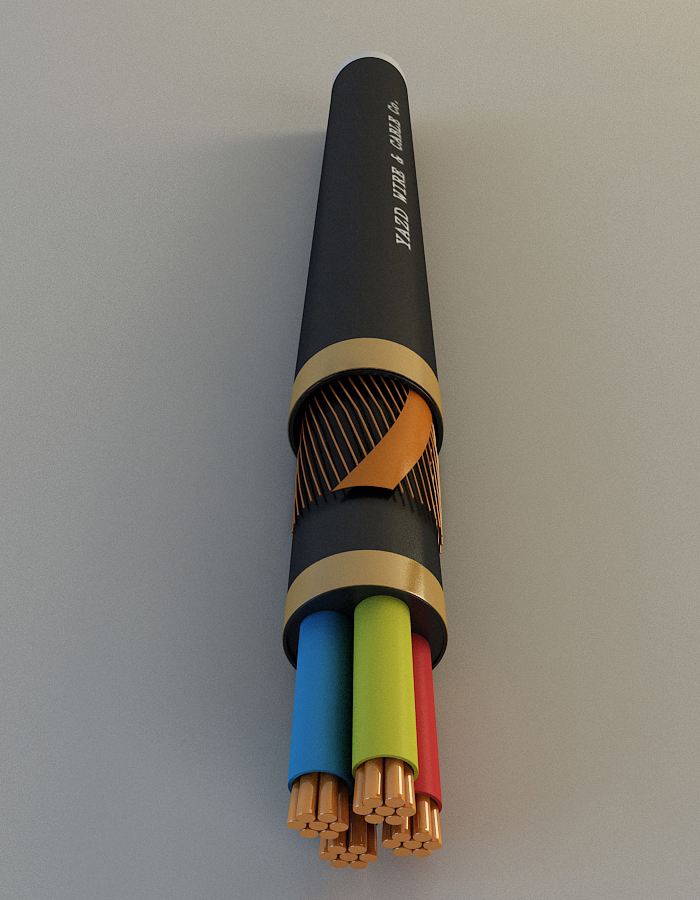

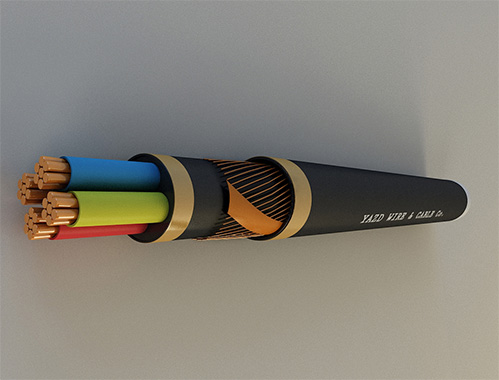

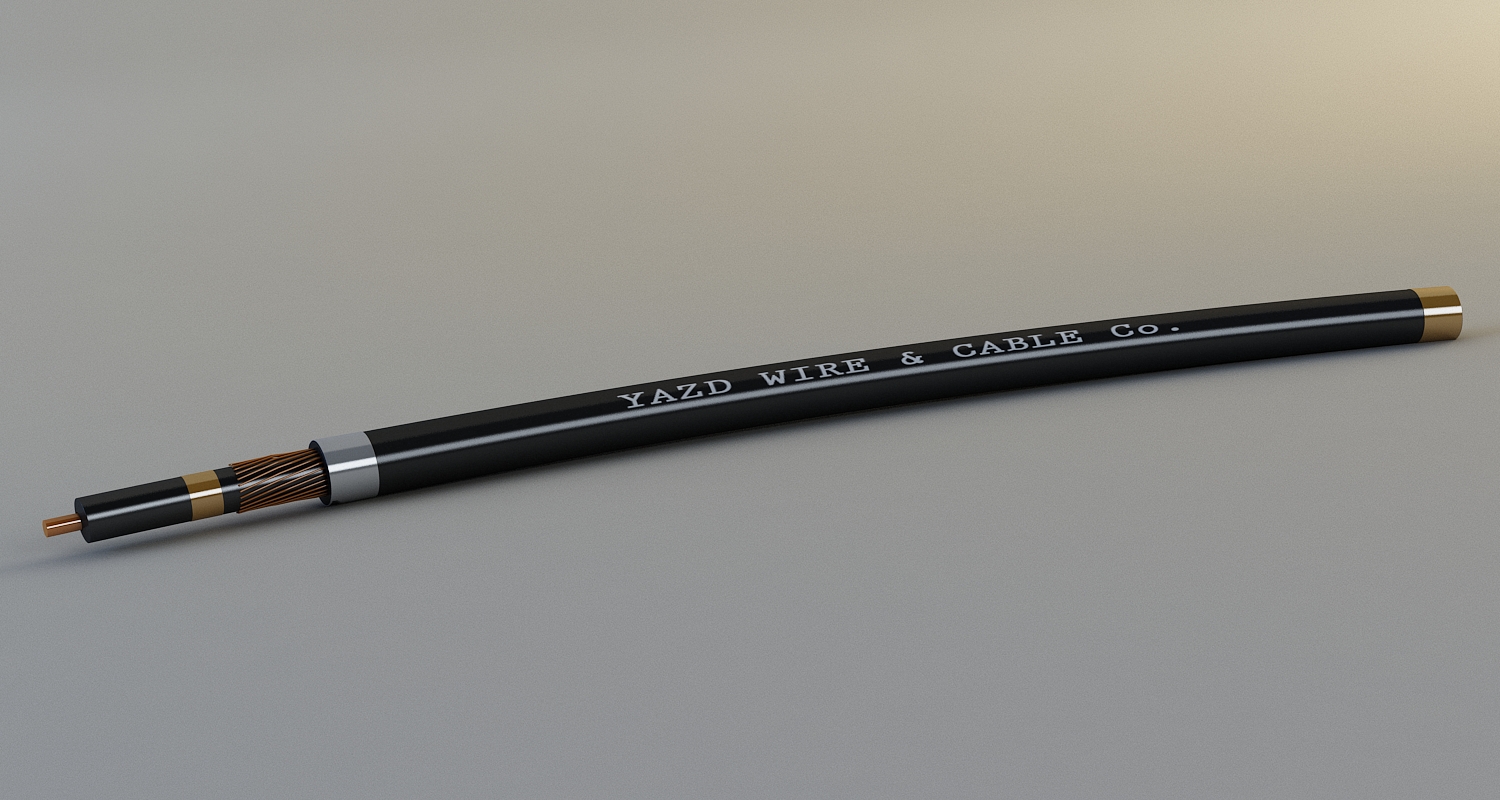

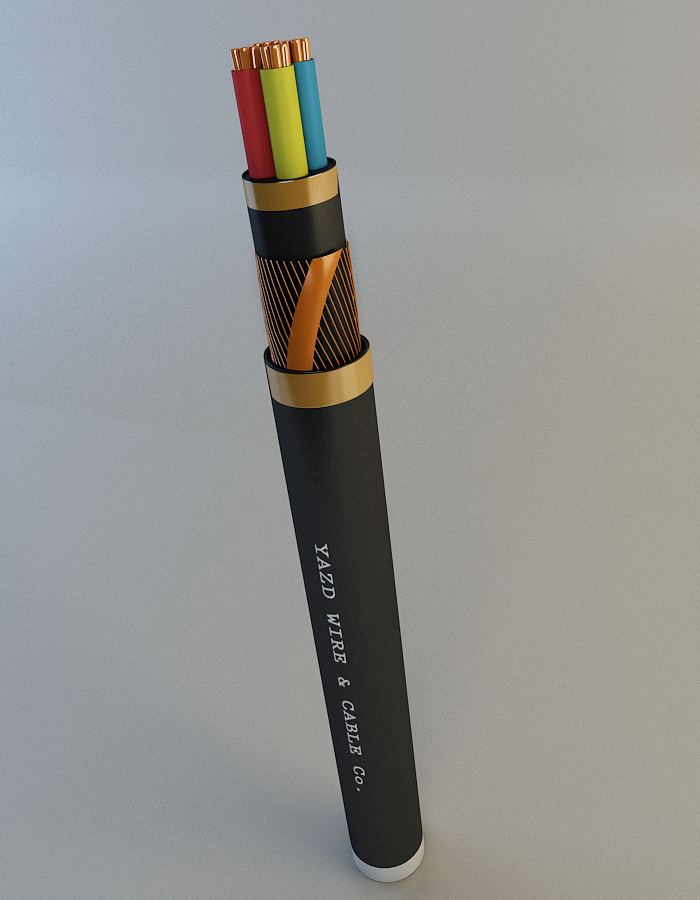

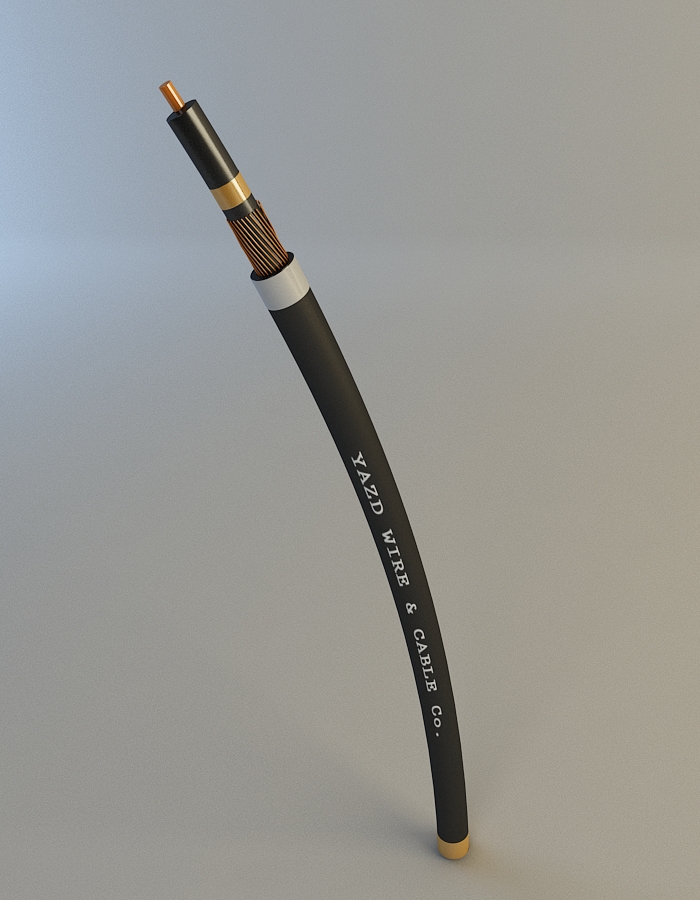

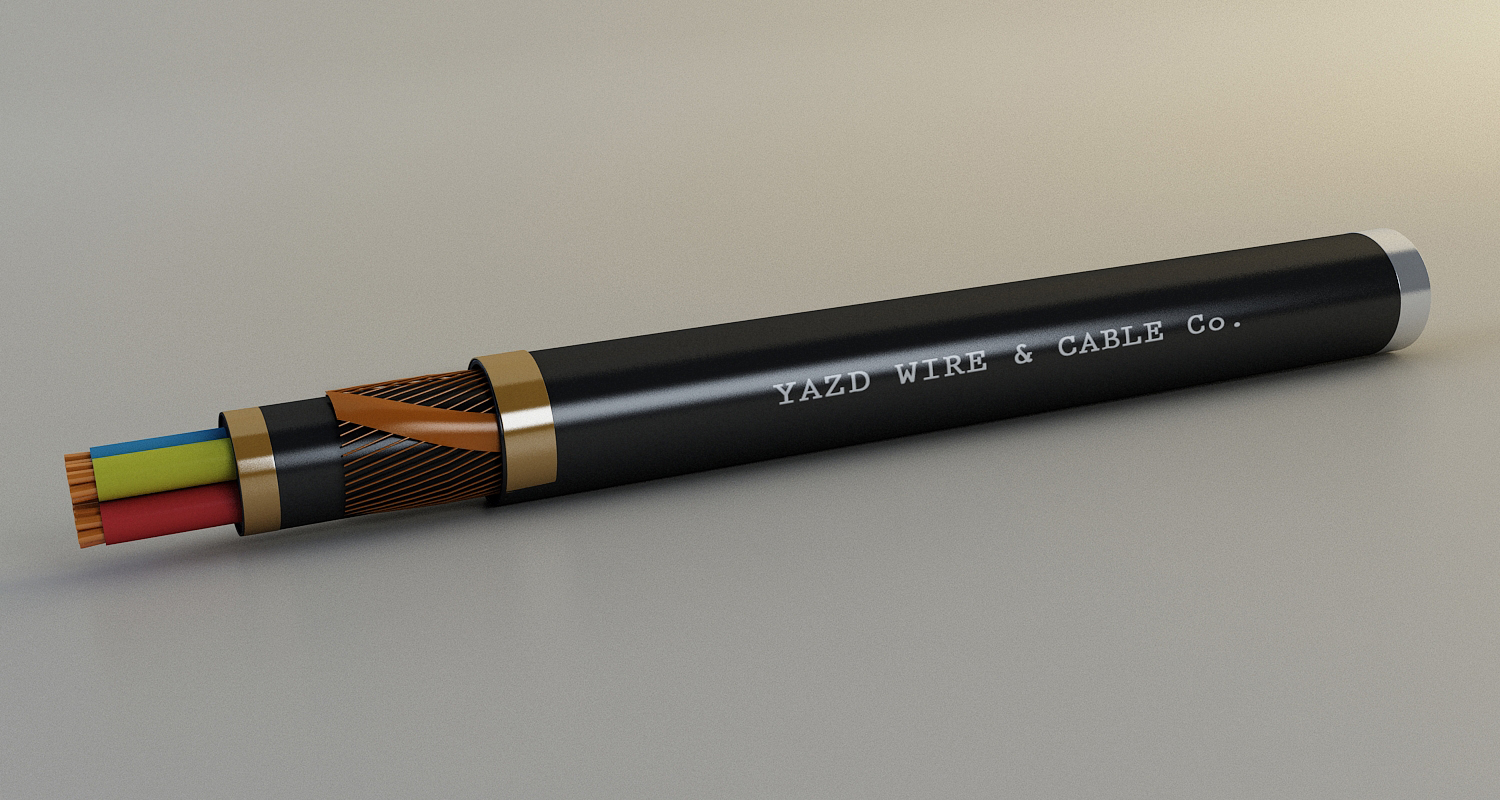

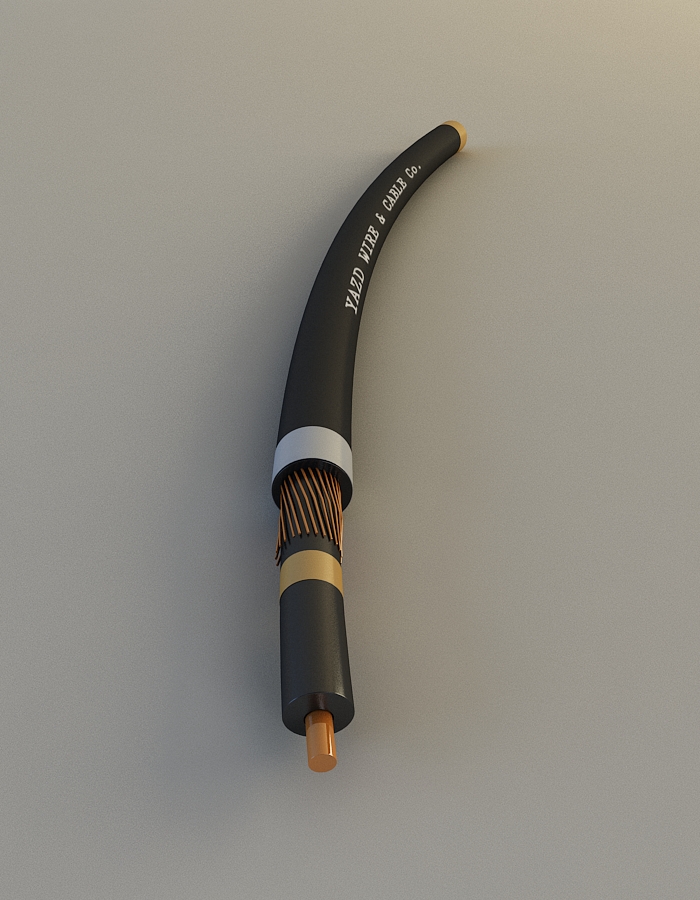

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا 630 میلیمتر مربع
-تعداد رشته : یک تا پنج رشته
-جنس هادی :مس آنیل شده بدون اندود/ قلع اندود ، آلومینیوم
-نوع هادی : تک لا ( کلاس 1 ) ، نیمه افشان ( کلاس 2) ، افشان ( کلاس 5) / بصورت گرد یا سکتور
- عایق : پلی اتیلن کراسلینک شده (XLPE ) یا PVC
- پر کننده (فیلر)/ غلاف داخلی : PVC یا PE
- حفاظ فلزی : سیم مسی کانسنتریک ، نوار مسی و یا ترکیبی از سیم و نوار مسی ، شیلد بافته شده مسی
-روکش نهایی : PVC یا PE*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
-مقاوم در برابر جانوران موذی (Vermin proof)*استاندارد ها: IEC60502-1,VDE0271,ISIRI3569-2
توجه : کابل های با ولتاژ 1.8/3(3.6) KV حداقل یا یک پوشش فلزی مجزا برای هر رشته و یا یک پوشش کلی قابل تولید می باشند.
