کابل خودنگهدار فشار متوسط

کابل های خودنگهدار فشار متوسط
*کاربرد ها
• کابل های خودنگهدار فشار متوسط جهت توزیع انرژی الکتریکی از طریق خطوط هوایی با ولتاژ نامی 6 تا 30 کیلوولت مورد استفاده قرار می گیرند. از این کابل ها همچنین در شبکه های عمومی و صنعتی و بصورت نصب بر روی تیر های برق ، دیواره های تونل و غیره استفاده می شوند.
*شرح محصول
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U0/U(Um)= 6/10(12) KV - 12/20(24) KV - 18/30(36)KV
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :
U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است.
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

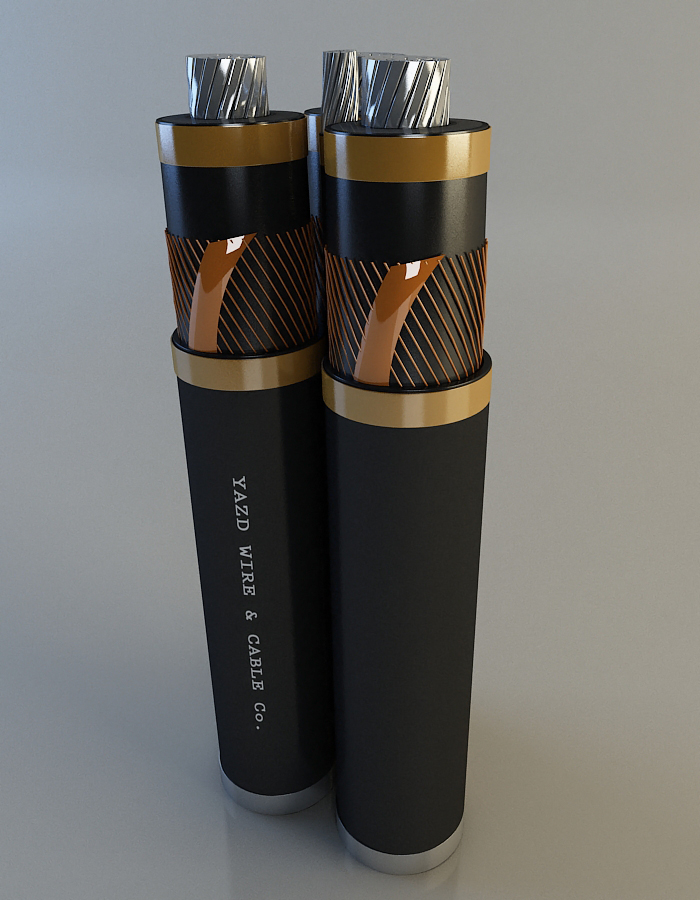

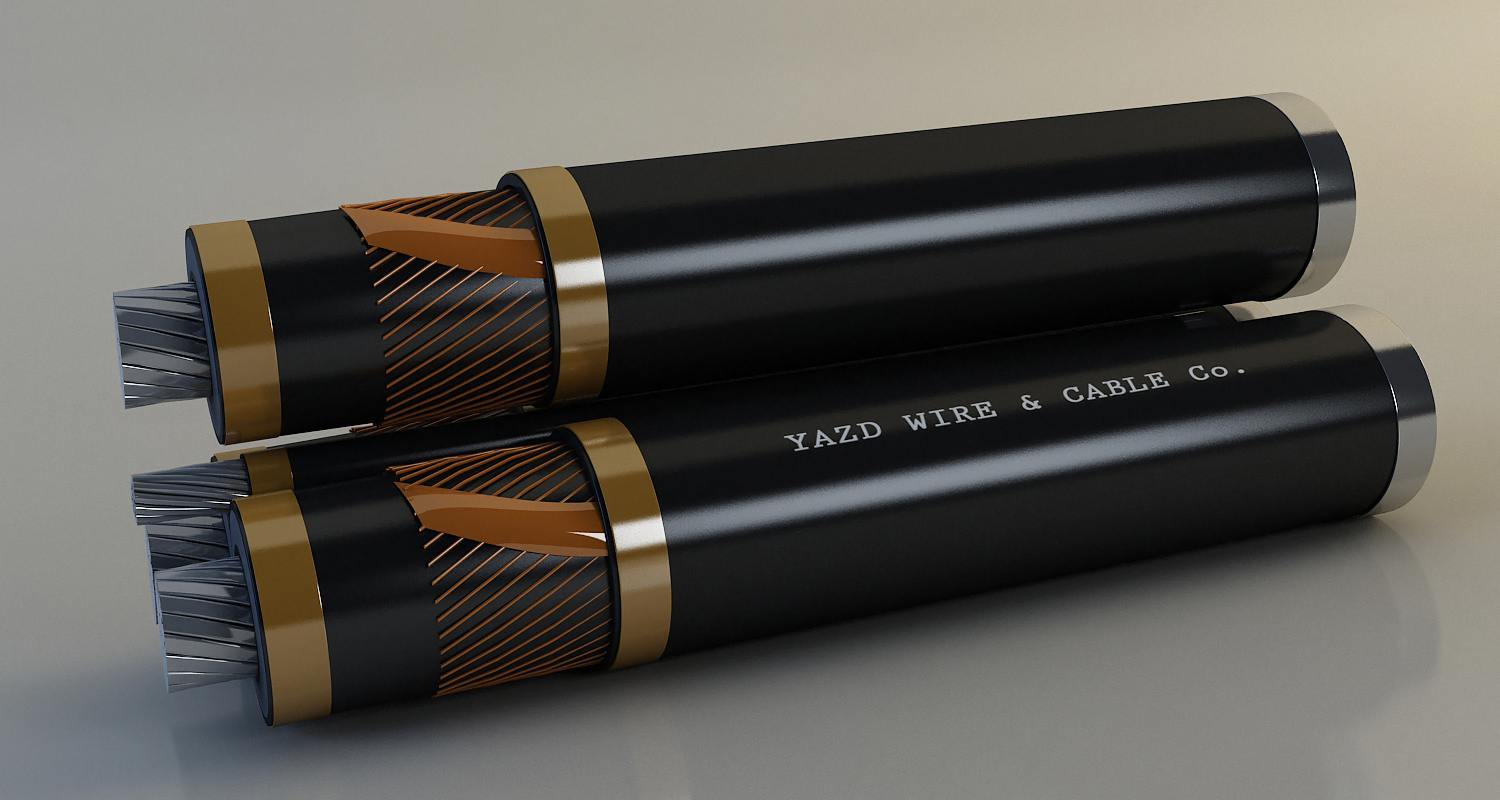

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا 240 میلیمتر مربع
-تعداد رشته : سه رشته
-جنس هادی : آلومینیوم
-نوع هادی : گرد فشرده شده
- اسکرین هادی : مواد نیمه هادی
- عایق : پلی اتیلن کراسلینک شده (XLPE )
- اسکرین عایق : مواد نیمه هادی
- حفاظ فلزی : سیم مسی ، نوار مسی و یا ترکیبی از سیم و نوار مسی
-روکش نهایی : PVC یا PE مشکی رنگ
- نگهدارنده ( مسنجر) : سیم های فولادی عایق شده / فاقد عایق

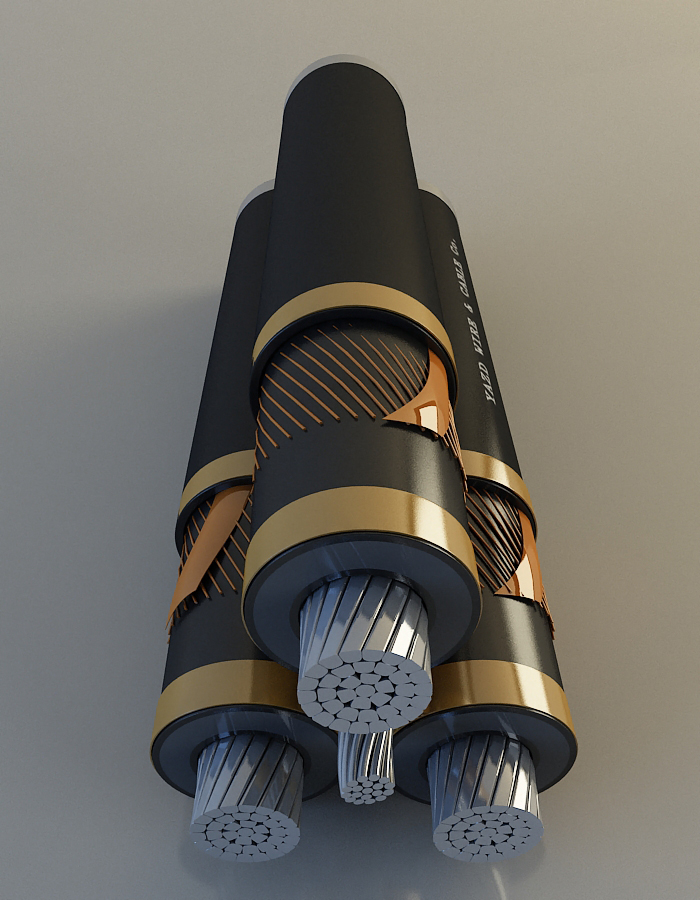

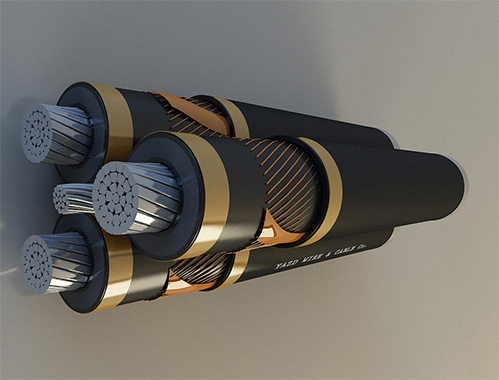

- طراحی : سه کابل تک رشته آلومینیومی به دور یک رشته نگهدارنده عایق شده / فاقد عایق تابیده می شوند.

*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))

*استاندارد ها: IEC60502-2, AS 3599
